Недавно я купил себе стол с электроприводом и одна из первых проблем, которые пришлось решать - организация рабочего пространства. Мое рабочее место совмещает рабочий ноутбук с дополнительным монитором и личный компьютер - как оказалось, спрятать большую кучу проводов разной длины не так уж и просто.
В первую очередь я рассматривал самые обычные решения - различные клипсы и защелки для проводов на липких лентах и двустороннем скотче, однако, такой вариант я сразу оставил на крайний случай - провода питания, HDMI/DP-кабели, как правило, очень толстые и тяжелые и подобные клипсы не могут удерживать их долго.
Тогда мне случайно попалось видео, в котором девушка рассказывала, как решала похожую проблему и поделилась своим вариантом решения - MultiBoard.
И на самом деле подобных систем оказалось много, поэтому мне пришлось потратить некоторое время, чтобы во всем этом разобраться. Отмечу отдельно, что я мог упустить некоторые детали или мог не упомянуть какую-то альтернативную систему, в таком случае - пиши в комментарии, о чем я забыл упомянуть.

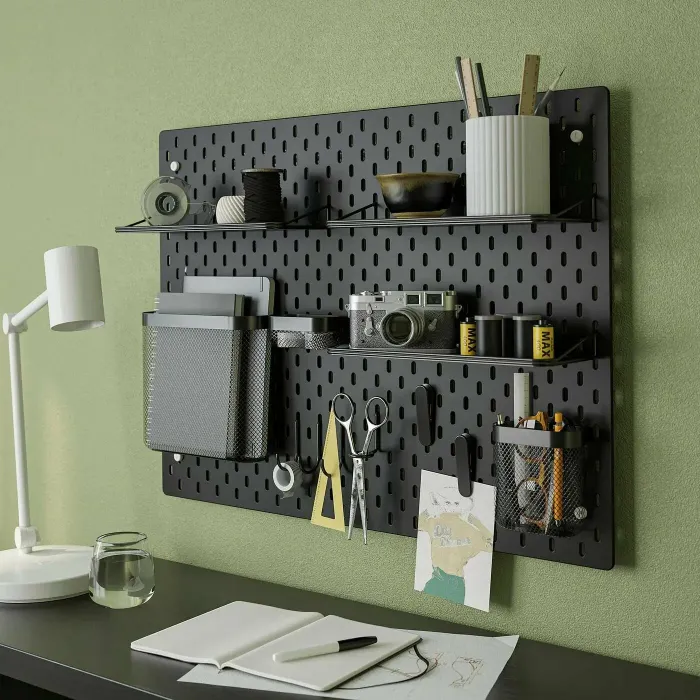

Skadis
Думаю, начать стоит с самого популярного формата - Skadis от IKEA, который, вероятно, послужил в качестве предмета вдохновения для других подобных систем. Вы, наверное, уже не раз видели “скадис”, его очень удобно использовать для небольших, но функциональных рабочих мест.
Однако, основное вариант применения таких панелей - крепление на стену. У меня дома тоже есть такие панели, они выполняют как декоративную, так и функциональную задачу.
Особенности такого формата:
- Комплекты с такими панелями можно легко купить на маркетплейсах, но, если дома есть 3D-принтер, то их можно и напечатать - часто это получается дешевле.
- Огромное сообщество - как правило, на “скадис” можно повесить все, что только придет в голову.
- Блоки крепятся на небольшие крючки - отличный вариант для вертикального расположения самих панелей.
Однако, в моем случае вертикальный вариант крепления нежелателен - я легко могу задеть какой-то блок под столом ногой и он просто вылетит. Еще, при расположении таких панелей горизонтально, крючки могут не выдержать какие-нибудь тяжелые предметы.
По итогу я почти сразу решил отдать предпочтение другим форматам, которые могут лучше подходить для горизонтального расположения.
MultiBoard
Изначально я хотел выбрать именно этот вариант - такой формат ячеек подходит для любого расположения панелей, позволяя оставаться им достаточно крепкими.
И, в принципе, это вполне себе хороший вариант - можно найти много вариантов креплений, в том числе для кабель-менеджмента, но смущал один момент - какие-то модели были закрыты за платным доступом.
Хоть для моего случая, всего хватало, пока я разбирался с тем, как этот формат устроен я заметил, что многие рекомендуют более новый формат - openGrid.

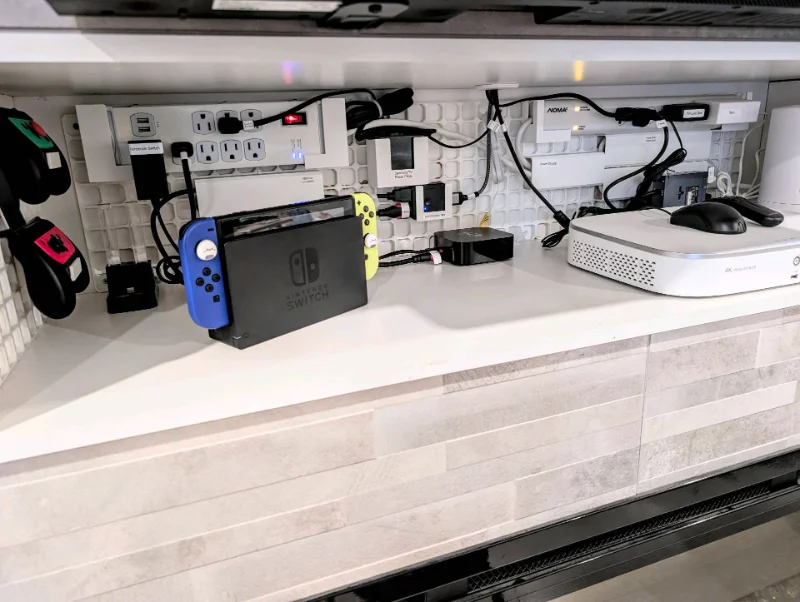

openGrid
На самом деле, почти все достоинства MultiBoard применимы и к openGrid - их сетка очень похожа, но отличается в размерах.
У таких панелей есть два варианта:
- Lite - крепление чуть менее надежно, но выглядит более аккуратно. Хороший вариант для тех, кто не собирается крепить тяжелые блоки на панели.
- Full - крепление этого варианта более надежно. Такие панели я использую для крепления тяжелых блоков, например, сетевого фильтра.
Панели скрепляются между собой скрытыми вставками, хотя можно обойтись и без них.
Особенности openGrid:
- Открытый стандарт, все доступно на makerworld, printables и других площадках.
- Большое коммьюнити, достаточно взглянуть на доступные аксессуары.
- Панели подходят как для вертикального, так и горизонтального монтажа. Формат ячеек позволяет равномерно распределять нагрузку даже для тяжелых предметов.
На makerworld можно найти примеры, когда люди подвешивают ноутбуки под стол на базе openGrid, я так рисковать не стал, хотя мой сетевой фильтр тоже довольно увесистый и за его сохранность я не переживаю.
Но то, что нам больше всего нужно - поддержка Multiconnect и Underware, именно они и нужны для кабель-менеджмента, и openGrid их поддерживает.
Панели можно распечатать любого размера, для этого есть специальный генератор
Multiconnect и Underware
Multiconnect - это формат креплений, такие детали составные, в openGrid это реализовано так, что блоки вставляются в ячейки на панели, а сверху накручивается винт, на который устанавливаются различные переходники/держатели. Детали в таком случае находятся в очень плотном контакте, люфта почти нет. На таком креплении в моем случае держатся элементы моего рабочего места.
Для создания своих держателей есть специальный генератор.
Чтобы им воспользоваться нужно нажать “Customize” и в открывшейся странице в поле “Slot type” выбрать “Multiconnect - opengrid”. Дальше достаточно подставить нужные размеры и получить готовую модель. После печати модель крепится к панели с помощью деталей Multiconnect, их нужно распечатать заранее.
Underware - это набор различных креплений для кабелей, можно использовать готовые пресеты или использовать генератор.
Такие кабель-каналы легко устанавливаются и снимаются, но способны выдержать даже досточно тяжелые провода.
Рекомендации
При монтаже Full-панелей лучше выбирать саморезы с плоской шляпкой, чтобы они не торчали из панелей, иначе кабель-каналы будут держаться менее надежно. Тяжелые предметы лучше стараться размещать в месте пересечения панелей, так получается чуть более надежно.
Итог
После нескольких месяцев такой организации рабочего стола я могу рекомендовать openGrid, это очень удобный, надежный и гибкий формат. С ним я избавился от бардака и сделал пространство под столом более опрятным и удобным.
